概述

QC4.0系列微机电池巡检装置，是我公司针对直流系统中使用的2V系列阀控式密闭铅酸蓄电池而研发的专用蓄电池监测管理系统，其可以完成对不同只数蓄电池组的综合监测管理。装置可在线监视、采集电池组单节电池电压及状况，蓄电池异常自动检测出故障位置，技术精度高，安装维护便捷。并具有远程（集中）管理RS-485接口、具备远程数据传输功能，把采集到的数据通过RS485接口准确地上传到触摸屏或PC机中。

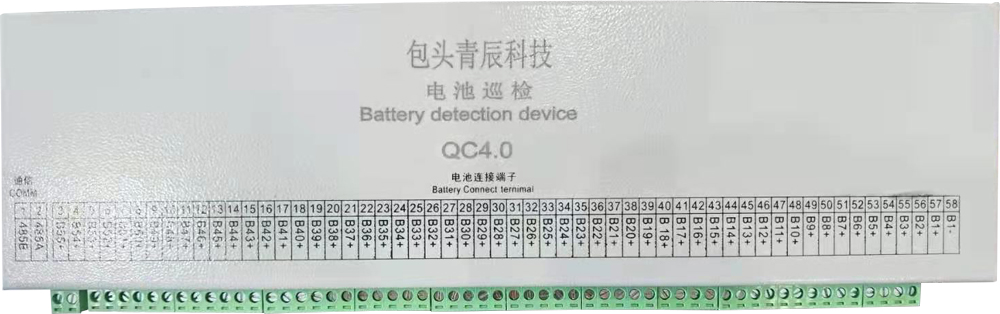

产品外观

QC4.0电池巡检单只电池检测电压为2V/只，每个TBBC4.0电池巡检装置共可检测55只，如：采用2V电池的110V直流系统配置1台即可，采用2V电池的220V直流系统需配置2台。

接线端子

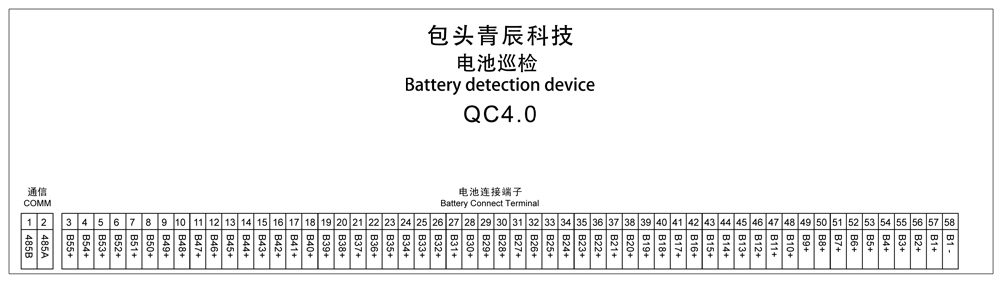

微机电池巡检装置（QC4.0系列）接线端子

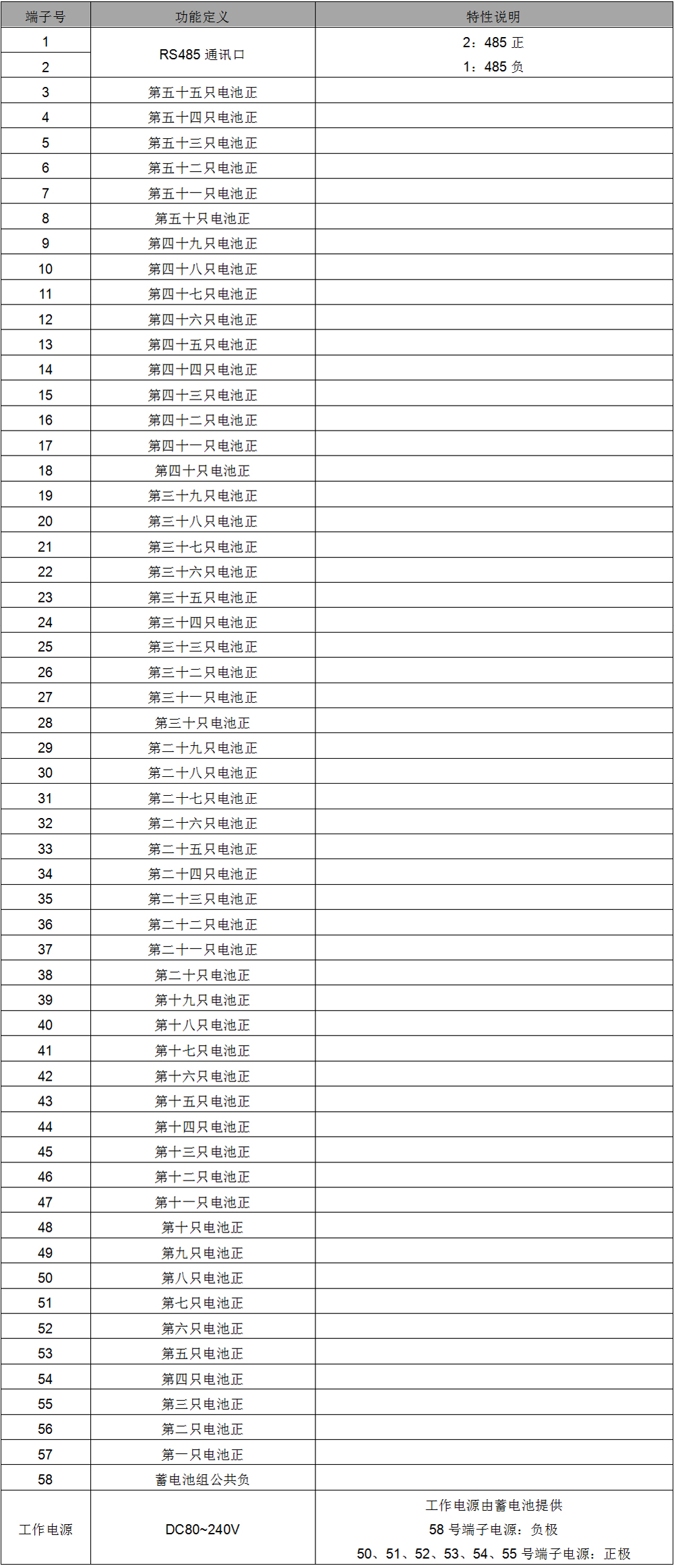

接线端子定义（每个QC4.0电池巡检装置）

微机电池巡检装置（TBBC4.0系列）通讯协议

站址：100h

物理接口定义：9600, 8, O, 1

可用功能号：03

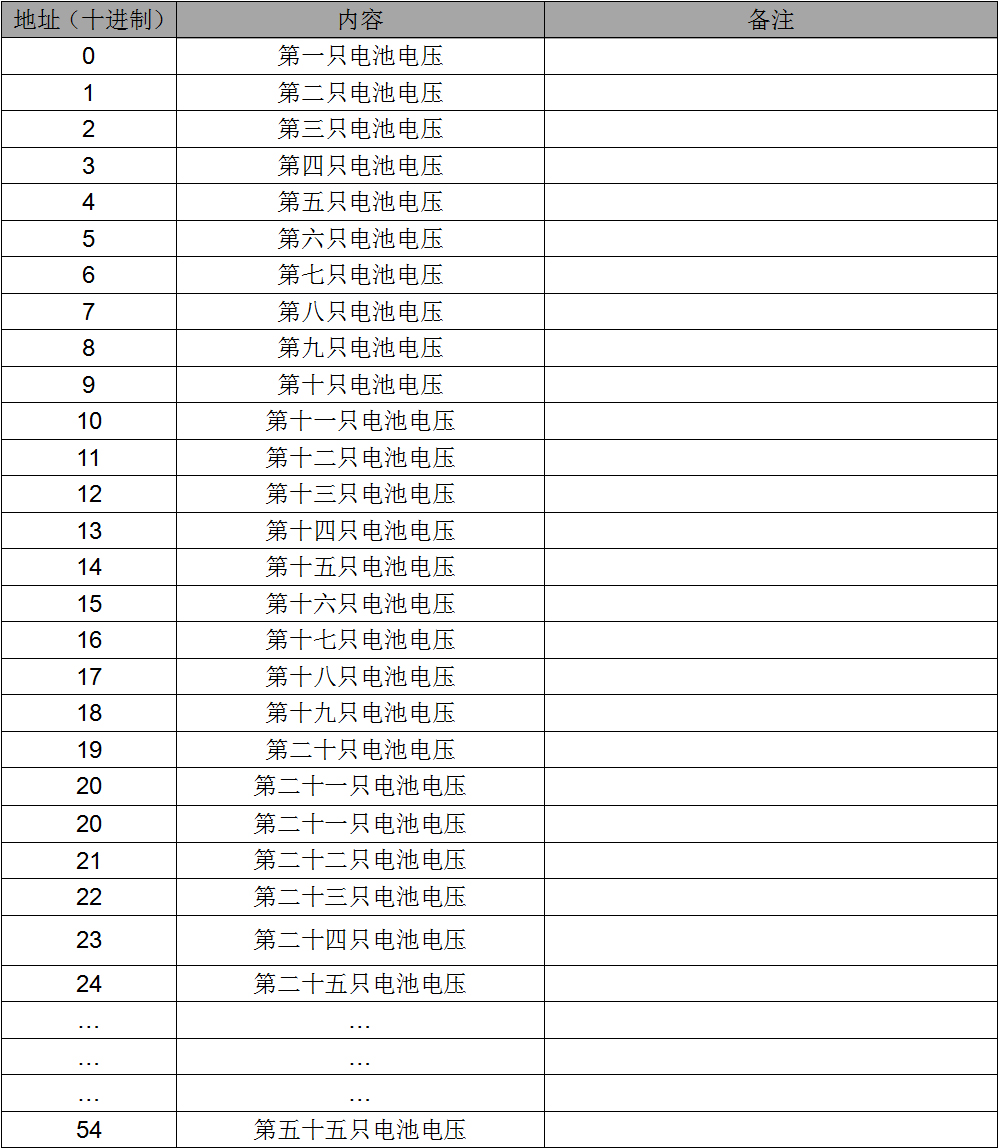

模拟量采集：功能号03
